TGF系列高性能传输线缆

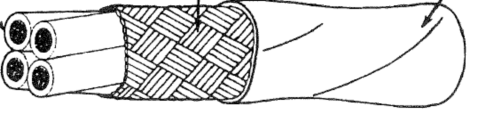

a）典型结构

b）主要规格

AWG26～AWG4/0

c）型号

TGF011X、TGF021X、TGF0X2X、TGF0X3X、TGF0X4X、TGF3X1X、TGF3X2X、TGF3X3X、TGF3X4X、TGF4X2X、TGF4X3X、TGF4X4X、TGF1X1X、TGF1X2X、TGF1X3X、TGF1X4X

d）技术参数

1）电线电缆耐温等级

TGF系列电线电缆耐温等级可达到260℃。

2）电线绝缘电阻

AWG26～AWG10应不小于1500MΩ·km；

AWG8～AWG4/0应不小于900 MΩ·km。

3）电线绝缘烧结状态

用差热分析仪对PTFE层进行扫描，融化第一次与第二次的能量差异应小于等于3j/g，不适用于AWG10以上的电线。

4）电线抗湿弧漫延

对于轻型电线至少有64根电线通过介电测试，对于中型电线至少有67根电线应通过介电测试；在任何一个线束内不超过3根电线在介电测试中失败；在任何一根电线上的损坏区域不得超过76.2mm。

5）电线抗干弧漫延

对于轻型电线至少有64根电线通过介电测试，对于中型电线至少有67根电线应通过介电测试；在任何一个线束内不超过3根电线在介电测试中失败；在任何一根电线上的损坏区域不得超过76.2mm。

6）电线强迫水解

电线在70℃中5000h后，绝缘应无介电击穿，只适用于AWG20电线。

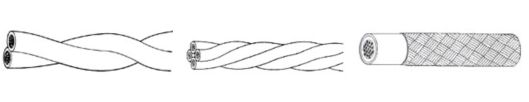

e）结构示意图

f）适用范围

　　该产品符合机载和航天设备的要求，能满足航天、航空、舰载、船舶、电子、战车等领域的苛刻环境下的信息和能量传输。

g）应用及主要特点

　　该系列产品具有耐温等级高、重量轻、外径小、燃烧烟密度小、真空逸散性能优越、机械强度高、耐燃性好、耐辐射性能优越、符合盐雾、霉菌和耐湿的三防要求。
